소형 AX 시리즈
중소형 AX 시리즈 일반 KD 시리즈

제품특징 SPEC/데이터

소형 AX 시리즈

카다로그 다운로드 취급설명서 다운로드

* 제품특징

안전한 구동모타
용도에 따른 두종류의 모타선정 가능
부주의로 인한 무리한 운전시에도 내장된 온도 스위치가 손상을 방지
세이딩 코일형 모타는 1연 표준(AX-21제외)
전폐자냉형 모타는 1,2,3연 표준
* 제품용도
보일러 약품, 염소멸균제, 식품첨가물 등의 약액주입에서부터 이화학분야, 수처리, 폐수처리등 각종 산업분야에서의 정량주입에 사용됩니다.
* 제품설명

> 새지 않는 접액부

어떠한 약액에도 견딜 수 있는 내식성과 고강도의 특수 엔지니어링 플라스틱 사용
- PRC(강화 PP수지계) : 일반내식성
- FRC(불소 수지계) : 특수내식성
완벽한 밀봉구조의 O-링 일체형 다이아프램
유사시에도 약액의 구동부 침투를 완전 봉쇄한 누액차단 벨로즈



> 견고한 구동부

아연 다이캐스팅 재질의 후레임과 내마모 재질의 유성감속치차는 정밀성과 견고성으로 반영구적인 내구성을 자랑합니다.

> 운전중 유량가변형

다이알로 간단히 토출량의 미세조정이 가능



> 다양한 부속품

헤드부와 동등한 내식성 재질로 고성능의 부속품과 다양한 배관연결구 완비
- 싸이폰방지 체크밸브
- 스트레이너 부착 후트 밸브
- 후렌지 접속구, 엘보, 티 등



> 고정밀도의 밸브구조

정밀한 밸브구조에 이중체크볼 또는 스프링가압방식등 을 채용하여 정밀도를 극대화



> 가스록크 방지대책 완비

사공간을 완전 제거한 접액부 설계
가스 발생성 액체에 대비한 에어벤트 부착형 헤드 완비(AX-21 ~ 32용 옵션사양)

> 자유자재의 확장조합형

약액의 종류와 토출용량에 따라 자유자재로 조합하여 확장 가능(최고 6연식 가능)
펌프 1대로 2~3대의 기능 발휘
2~3종류의 액을 1점에 비율 주입 가능
대소 2가지 용량의 2연식 조합시 미세조정이 가능한 초정량펌프 탄생

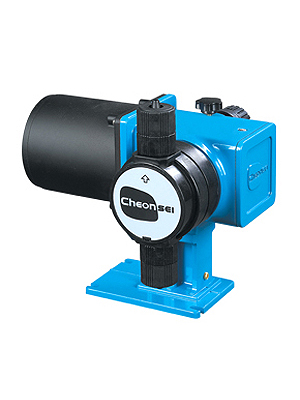

* 제품사진
AX2-12-PFC-HWS-Z AX3-52-PFC-HWS-Z AX1-32-PFC-HWS-K

AX1-12-PFC-HWS-Z
